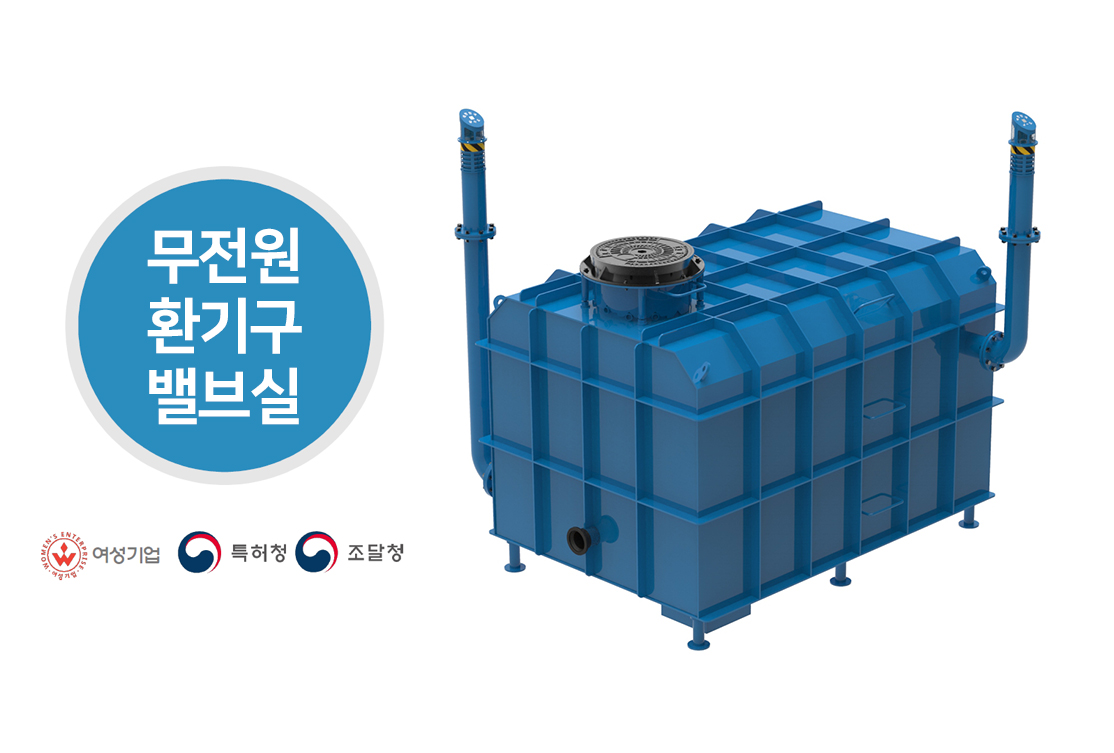

무전원환기구밸브실
무전원환기구
전기 걱정 NO
자연풍력 작동
친환경 시스템
QR 코드 인식
스마트 밸브실
특허등록제품
제 10-2049292호

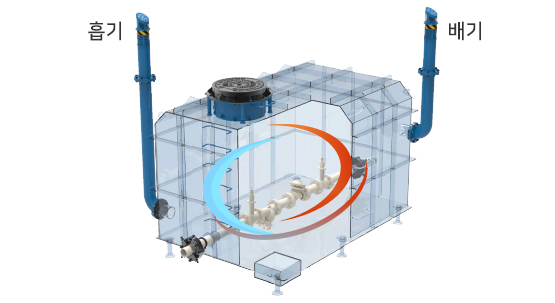

결로방지
내·외부 온도차에 따른 결로현상을 방지부식방지
내부 철구조물 및 기계장치 부식 방지산소결핍 사고 예방

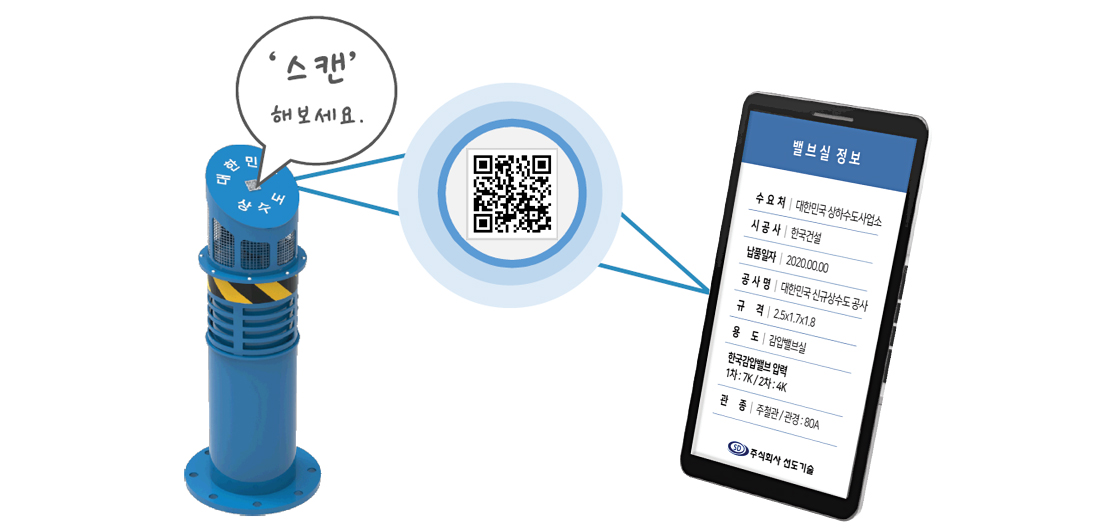

밸브실 내부 산소 결핍에 따른 인명사고 방지무전원환기구 상부 QR코드명판 휴대폰 카메라로 스캔
구매 설치된 밸브실에 관한 일련정보 확인

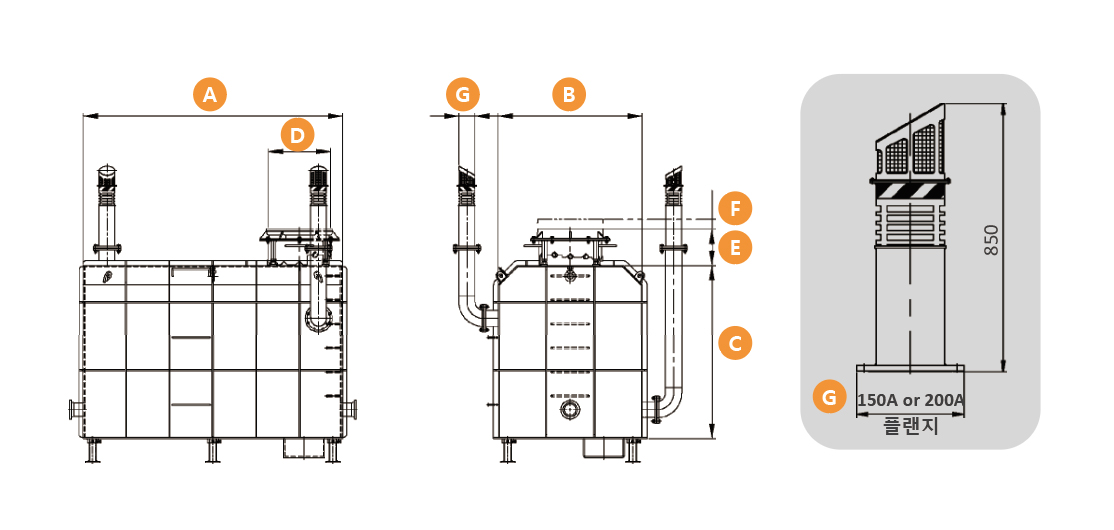

무전원환기구밸브실 규격
단위: mm
NO | 물품(G2B)식별번호 | A | B | C | NO | 물품(G2B)식별번호 | A | B | C | D | E | F(조절) | G |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1 | 24659381 | 1000 | 1000 | 1500 | 22 | 24659396 | 3500 | 2000 | 1500 | 철개 ø648 ø766 또는 현장맞춤 제작 |
ø648 (380) ø766 (420) |
100 | 150A 또는 200A |
2 | 24659382 | 1200 | 1200 | 1200 | 23 | 23917789 | 3500 | 2000 | 2000 | ||||
3 | 24659383 | 1200 | 1200 | 1500 | 24 | 24659397 | 4000 | 2000 | 1500 | ||||
4 | 24659384 | 1500 | 1500 | 1400 | 25 | 24659398 | 4000 | 2000 | 2000 | ||||
5 | 23917775 | 1500 | 1500 | 1800 | 26 | 24659399 | 4000 | 2200 | 1800 | ||||
6 | 24659385 | 1800 | 1500 | 1400 | 27 | 24659400 | 4000 | 2500 | 2000 | ||||
7 | 24659386 | 1800 | 1500 | 1700 | 28 | 23917795 | 4000 | 3000 | 3000 | ||||
8 | 24659387 | 2000 | 1500 | 1400 | 29 | 24659401 | 4500 | 2000 | 2000 | ||||
9 | 23917779 | 2000 | 1500 | 1800 | 30 | 24659402 | 4500 | 2200 | 1800 | ||||
10 | 24659388 | 2000 | 2000 | 1700 | 31 | 24659403 | 4500 | 2500 | 2000 | ||||
11 | 24659389 | 2500 | 1500 | 1800 | 32 | 24659404 | 5000 | 2000 | 2000 | ||||
12 | 24659390 | 2500 | 2000 | 1700 | 33 | 24659405 | 5000 | 2500 | 2200 | ||||
13 | 23917783 | 2700 | 1500 | 1800 | 34 | 24659406 | 5000 | 2700 | 3100 | ||||
14 | 24659391 | 3000 | 1500 | 1700 | 35 | 24659407 | 5500 | 2000 | 2000 | ||||
15 | 23917782 | 3000 | 2000 | 1800 | 36 | 24659408 | 5500 | 2500 | 2000 | ||||
16 | 24659392 | 3000 | 2000 | 2000 | 37 | 24659409 | 6000 | 2000 | 2000 | ||||
17 | 24659393 | 3000 | 2300 | 1800 | 38 | 24659410 | 6000 | 2300 | 1800 | ||||
18 | 23917787 | 3000 | 2500 | 3000 | 39 | 24659411 | 6000 | 2500 | 2200 | ||||
19 | 24659394 | 3500 | 1500 | 1700 | 40 | 24659412 | 7000 | 2500 | 2000 | ||||
20 | 24659395 | 3500 | 1500 | 2000 | 41 | 24659413 | 7000 | 2500 | 2500 | ||||
21 | 23917785 | 3500 | 2000 | 1800 | 42 | 24659414 | 7000 | 3000 | 3000 |
단위: mm
NO | 물품(G2B)식별번호 | A | B | C |
---|---|---|---|---|
1 | 24659381 | 1000 | 1000 | 1500 |
2 | 24659382 | 1200 | 1200 | 1200 |
3 | 24659383 | 1200 | 1200 | 1500 |
4 | 24659384 | 1500 | 1500 | 1400 |
5 | 23917775 | 1500 | 1500 | 1800 |
6 | 24659385 | 1800 | 1500 | 1400 |
7 | 24659386 | 1800 | 1500 | 1700 |
8 | 24659387 | 2000 | 1500 | 1400 |
9 | 23917779 | 2000 | 1500 | 1800 |
10 | 24659388 | 2000 | 1500 | 1800 |
11 | 24659389 | 2500 | 1500 | 1800 |
12 | 24659390 | 2500 | 2000 | 1700 |
13 | 23917783 | 2700 | 1500 | 1800 |
14 | 24659391 | 3000 | 1500 | 1700 |
15 | 23917782 | 3000 | 2000 | 1800 |
16 | 24659392 | 3000 | 2000 | 2000 |
17 | 24659393 | 3000 | 2300 | 1800 |
18 | 23917787 | 3000 | 2500 | 3000 |
19 | 24659394 | 3500 | 1500 | 1700 |
20 | 24659395 | 3500 | 1500 | 2000 |
21 | 23917785 | 3500 | 2000 | 1800 |
단위: mm
NO | 물품(G2B)식별번호 | A | B | C | D | E | F(조절) | G |
---|---|---|---|---|---|---|---|---|
22 | 24659396 | 3500 | 2000 | 1500 | 철개 ø648 ø766 또는 현장맞춤 제작 |
ø648 (380) ø766 (420) |
100 | 150A 또는 200A |
23 | 23917789 | 3500 | 2000 | 2000 | ||||
24 | 24659397 | 4000 | 2000 | 1500 | ||||
25 | 24659398 | 4000 | 2000 | 2000 | ||||
26 | 24659399 | 4000 | 2200 | 1800 | ||||
27 | 24659400 | 4000 | 2500 | 2000 | ||||
28 | 23917795 | 4000 | 3000 | 3000 | ||||
29 | 24659401 | 4500 | 2000 | 2000 | ||||
30 | 24659402 | 4500 | 2200 | 1800 | ||||
31 | 24659403 | 4500 | 2500 | 2000 | ||||
32 | 24659404 | 5000 | 2000 | 2000 | ||||
33 | 24659405 | 5000 | 2500 | 2200 | ||||
34 | 24659406 | 5000 | 2700 | 3100 | ||||
35 | 24659407 | 5500 | 2000 | 2000 | ||||
36 | 24659408 | 5500 | 2500 | 2000 | ||||
37 | 24659409 | 6000 | 2000 | 2000 | ||||
38 | 24659410 | 6000 | 2300 | 1800 | ||||
39 | 24659411 | 6000 | 2500 | 2000 | ||||
40 | 24659412 | 7000 | 2500 | 2000 | ||||
41 | 24659413 | 7000 | 2500 | 2500 | ||||
42 | 24659414 | 7000 | 3000 | 3000 |
설치예시

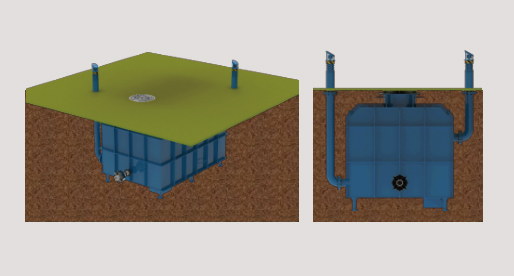

녹지 등 도로가 아닌 경우(양쪽 방향 환기구 설치)

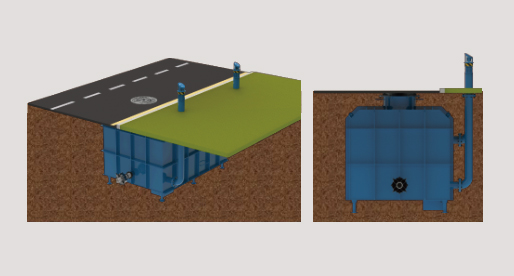

차도나 장애물이 있는 경우(한쪽 방향 환기구 설치)
